SUPCO STN-8
T Nailer For Carpet Tackstrip 3/4", Wood Application 2 1/2" (0.86")
[+] Click image below
Application
- Carpet tackstrip
- Installation
- Wood flooring
.

"T" NAILER FOR CARPET TACKSTRIP 3/4",HEAT TREADED NAIL FOR CONCRETE OR FOR WOOD 0.086"X2 1/2"

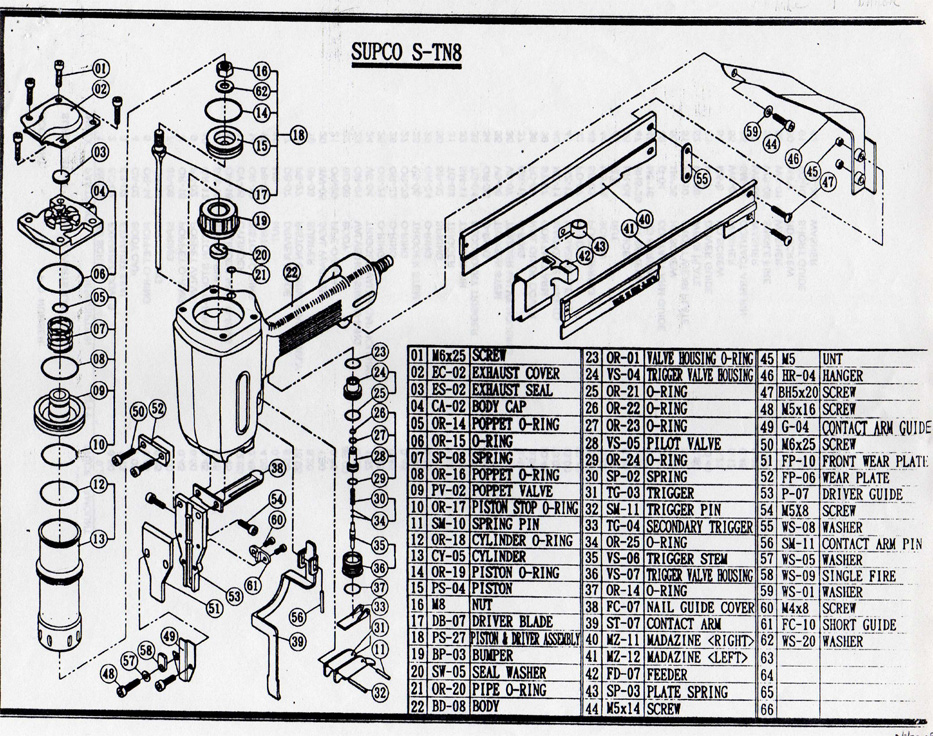

Part diagram: PDF JPEG List: WORD
Wire size: 0.097"/0.086"
Weight: 2.2kg (4.9lb)

No. Part Item description
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
M6*25
EC-02
ES-02
CA-02
OR-14
OR-15
SP-08
OR-16
PV-02
OR-17
SM-10
OR-18
CY-05
OR-19
PS-04
M8
DB-07
PS-27
BP-03
SW-05
OR-20
BD-06
OR-01
VS-04
OR-21
OR-22
OR-23
VS-05
OR-24
SP-02
TG-03

HD SCREW
EXHAUST COVER
EXHAUST SEAL
BODY CAP
POPPET O-RING
CAP O-RING
SPRING
POPPET O-RING
POPPET VALVE
PISTON STOP O-RING
SPRING PIN
CYLINDER SEAL O-RING
CYLINDER
PISTON O-RING
PISTON
NUT
DRIVER BLADE
PISTON & DRIVER ASSEMBLY
BUMPER
SEAL WASHER
PIPE O-RING
BODY
VALVE HOUSING O-RING
TRIGGER VALVE CAP HOUSING
O-RING
O-RING
O-RING
TRIGGER STEM
O-RING
SPRING
TRIGGER

No. Part Item description
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
SM-11
TG-04
OR-25
VS-06
VS-07
OR-14
FC-08
ST-07
MZ-11
MZ-12
FD-07
SP-03
M5*14
M5
HR-04
BH5*20
M5*16
G-04
M6*25
FP-10
FP-06
P-07
M5*8
WS-08
SM-11
WS-05
WS-09
WS-01
M4*8
FC-10
WS-20

TRIGGER PIN
SECONDARY TRIGGER
O-RING
TRIGGER STEM
TRIGGER VALVE HOUSING
O-RING
NAIL GUIDE COVER
CONTACT ARM
MAGAZINE (RIGHT)
MAGAZINE (LEFT)
FEEDER
PLATE SPRING
SCREW
NUT
HANGER
BH. SCREW
HD SCREW
CONTACT ARM GUIDE
HD SCREW
FRONT WEAR PLATE
WEAR PLATE
DRIVER GUIDE
HD SCREW
WASHER
CONTACT ARM PIN
WASHER
SINGLE FIRE
WASHER
HD SCREW
SHORT GUIDE
WASHER
